怎样用单片机I/O口直接驱动LCD？

担当人机交互界面之一的LCD越来越多的被运用到小家电产品中，虽然有很多驱动LCD的专用芯片或带LCD驱动的单片机，但是对于成本控制要求较高的小家电产品来说，用单片机I/O口直接驱动LCD是一种节约成本的方案。

那怎样才能用单片机I/O口直接驱动LCD呢？根据LCD的特性，先要让单片机IO口输出3种电平，其设置方法为：对COM口，IC内部不设置上拉电阻，然后外加10K的上拉电阻、下拉电阻。由于电阻钳位作用，I/O做输出高=>输入=>输出低的变化，这样就得到了VDD、1/2VDD、0VDD，即5V、2.5V、0V三种电压。然后采用1/2偏压，1/2占空比方法驱动LCD。

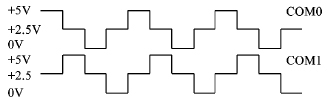

以COM=2,SEG=4的LCD为例：LCD屏共有8个像素，公共极有2极，字符段为4段。按上述的IO口设置方法，在COM产生的波形如下图所示,

从图可看出,公共极信号发生可分成4个阶段S0、S1、S2和S3。

S0：COM0=+5V,COM1=+2.5V。

S1：COM0=+2.5V,COM1=+5V。

S2：COM0=0V,COM1=+2.5V。

S3：COM0=+2.5V,COM1=0V。

所以可以点亮LCD上的像素，只要LCD显示的像素不多，都可利用带双向口的单片机直接驱动LCD显示。这样既能实现LCD的驱动，又能节省成本，提高了产品的竞争力。
